Reforma de cuadro eléctrico de una vivienda
En la siguiente reforma, hemos realizado el montaje del módulo GP40, montado en el cuadro de Protección de la vivienda.
Este módulo sirve para la gestión de la energía eléctrica, se denomina racionalizador cascadocíclico, se ha montado para el ahorro energético en una instalación de tarifa nocturna. A continuación se describe el funcionamiento:
El racionalizador dispone de tres salidas (los hay de más salidas), que tenemos que gestionar para los diversos electrodomésticos o acumuladores de calor como es este caso. Se ha montado de la siguiente manera, en la salida uno se ha dado prioridad a usos múltiples (enchufes, alumbrado, cocina-horno), la salida dos la hemos colocado para circuito de calefacción 1, y la 3 para el circuito de calefacción 2, con esto conseguimos que al contratar una potencia mucho menor de la que nos haría falta, gestionamos la energía dando prioridad a la vivienda, si no existe consumo en esta se activan las siguientes salidas en cascada si el consumo no excede de lo que tenemos contratado, si excede se van cortando en cascada para que el ICP no salte. Con esto conseguimos que funcione toda la vivienda sin preocuparnos de si podemos o no enchufar electrodomésticos o calefacción, a parte de ahorrar el mínimo de potencia contratada al disminuir el ICP.

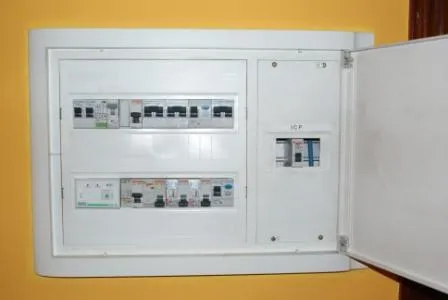

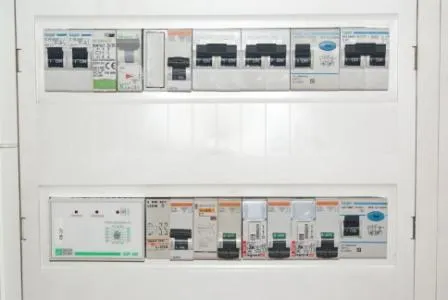

A Continuación se muestra el cuadro de protección con las protecciones correspondientes.
